Как построить деревянную лодку-плоскодонку, азы судостроения, проект лодки-плоскодонки из дерева для начинающих судостроителей-любителей

Отдых на природе, охота или рыбалка в той местности, что окружена водоемами, — та деятельность, которая невозможна без плавучего средства, поэтому лодка не роскошь, а насущная необходимость. Покупка собственного мини-корабля способна пробить приличную брешь в бюджете, из-за этого данный вариант мало кого прельщает. Однако кусачие цены маломерных плавсредств не становятся непреодолимой преградой для энтузиастов, так как сделать лодку своими руками гораздо легче, чем это может показаться на первый взгляд. Самостоятельное создание практичного небольшого судна — процесс занимательный, однако он требует от автора будущей лодки серьезного подхода.

Блок: 1/7 | Кол-во символов: 674
Источник: https://dom-i-remont.info/posts/obshhie-voprosy/kak-sdelat-lodku-svoimi-rukami-derevo-i-fanera-luchshie-druzya-ryibaka/

Как выбрать древесину?

Первое, на что необходимо обратить внимание и от чего зависят 80 % результата – это выбор правильной древесины. Перед тем как изучить азы судопроизводства, вам необходимо как можно больше узнать о дереве, которое подходит для изготовления лодок деревянных. Большое значение будет иметь не только вид древесины, но и даже часть ствола, которую вы будете использовать для строительства.

На торцевом срезе видно, что любая древесина неоднородна. Ствол дерева состоит из трех частей: сердцевины, ядра и заболони. Ядро – это самая прочная часть ствола, которая имеет хорошую естественную защиту от загнивания. Именно она и используется в строительстве лодки.

Кроме того, перед строительством лодки нужно просушить весь пиломатериал, чтобы не нарушалось соединение деталей. Пиломатериалы должны иметь влажность не более 15-18 %. После сборки необходимо обязательно пропитать готовую лодку средствами, защищающими от влаги, чтобы лодку не покоробило со временем.

Лучшим деревом для строительства лодок считается лиственница, но подойдут и другие хвойные деревья, например, сосна или ель. Главным требованием при выборе пиломатериала является отсутствие сучков.

Блок: 2/11 | Кол-во символов: 1176
Источник: https://truehunter.ru/433997a-kak-iz-dosok-sdelat-lodku-vyibor-kachestvennoy-doski-proekt-lodki-i-tehnologiya-vyipolneniya-rabot

Выбор материалов и вида лодки — первый шаг

Нельзя сказать, что вариантов у будущего строителя очень много, однако выбор есть. Самодельную лодку можно изготовить из:

  • алюминия;
  • дерева;
  • пластика;
  • резины (прорезиненной ткани);
  • стали;
  • фанеры.

Идеального материала нет, каждый из них имеет свои достоинства и не лишен недостатков, но чаще всего мастера останавливают свой выбор на древесине и ее «коллегах», так как преимущества этих вариантов несомненны. Это:

  • экологичность, небольшой вес;
  • плавучесть, надежность, прочность;
  • бесшумность, маневренность;
  • относительно небольшая себестоимость;
  • длительный срок службы при правильной обработке материала и хранении судна;
  • возможность использования весел, установки мотора и/или паруса.

Есть две разновидности деревянных лодок:

  • килевые конструкции;
  • плоскодонные (круглодонные) суда.

Вторые в большем почете у рыбаков, так как лодки-плоскодонки обладают лучшей устойчивостью, позволяющей охотиться на рыбу даже стоя. На этих плавсредствах удобно разворачиваться, а места в них хватит для всего, что необходимо поклонникам рыбалки: как для снастей, так и для очень большого улова.

Килевые самодельные мини-суда отличает лучшая проходимость сложных отрезков, быстроходность, практичность. Однако эти лодки более требовательны, так как пассажирам и «водителю»-гребцу сначала необходимо научиться держать равновесие, грамотно распределяя центр тяжести.

Блок: 2/7 | Кол-во символов: 1415
Источник: https://dom-i-remont.info/posts/obshhie-voprosy/kak-sdelat-lodku-svoimi-rukami-derevo-i-fanera-luchshie-druzya-ryibaka/

Блиц-советы

Давайте рассмотрим несколько советов, которые могут пригодиться новичку в нелегком деле конструирования и сборки:

  • При сборке не стоит жалеть материалов. Например, при скреплении бортов с дном лодки стоит потратиться лишнее время, но плотно пройтись по всем стыкам клеем или смолой. В дальнейшем подобные погрешности исправить будет очень сложно.
  • Делать с запасом. Лишние части всего можно убрать, например, отпилить брусок в носу лодки. Это касается и всех остальных деталей.
  • Перед тем как использовать большие гвозди или шурупы, желательно сделать для них отверстия при помощи дрели. Это позволит предотвратить появление трещин.
  • Не стоит скупиться на материалы. Чем качественней древесина, тем дольше и лучше она прослужит в дальнейшем.
Блок: 3/3 | Кол-во символов: 750
Источник: https://lakeking.ru/lodka/obustrojstvo/lodka-iz-dosok.html

Какие нужны заготовки?

Перед тем как собрать лодку-плоскодонку из досок своими руками, нужно подготовить пиломатериал. Вам понадобятся доски шириной 12-15 см и длиной около 6 метров. Таких досок нужно около 15 штук. Они должны быть хорошо просушенными и оструганными. Две-три доски распустите на рейки, которые нужны будут при изготовлении мелких деталей.

Блок: 4/11 | Кол-во символов: 356
Источник: https://truehunter.ru/433997a-kak-iz-dosok-sdelat-lodku-vyibor-kachestvennoy-doski-proekt-lodki-i-tehnologiya-vyipolneniya-rabot

Лодка из фанеры

Фанерное плавучее средство имеет свои преимущества, к которым относятся:

  • небольшой вес, так как облегченный вариант такой лодки имеет массу, составляющую всего 10-15 кг, а такое судно довольно легко переносить даже вдвоем;
  • максимальная вместительность — 5 человек, но все зависит от выбранного проекта;
  • долговечность мини-корабля, но только в случае соблюдения технологии;
  • доступная цена всех требующихся материалов.

Если у мастера есть желание, а поводов отказываться от задуманного не найти, то нужно лишь выделить для создания лодки свободное время.

Материалы, инструменты

Мебельная фанера (ФК) для строительства этого судна не подходит, поэтому необходимо приобрести одну из следующих марок: БК (пропитка — бакелитовый лак), БС (бакелитовый клей) или, если нет возможности купить БК и БС, ФСФ (смоляной формальдегидный клей). Обращать пристальное внимание необходимо на качество материала: в торцах недопустимы щели, а на поверхности сучки или иные дефекты. Толстая фанера не годится, так как лист должен уметь гнуться, поэтому максимальная (или оптимальная) толщина — 6-9 мм. Другие нужные материалы и инструменты:

  • брус — качественный, сухой;
  • рейки из лиственницы — для киля и стрингеров (продольных ребер жесткости);
  • стеклоткань в рулонах;
  • водостойкая краска;
  • грунтовка и шпаклевка (тоже водостойкие);
  • эпоксидный клей;
  • яхтный лак;
  • карандаш;
  • медная проволока (скрепки);
  • зубило;
  • кусачки;
  • молоток;
  • плоскогубцы;
  • рубанок;
  • рулетка;
  • саморезы;
  • струбцины;
  • шлифовальная машина;
  • шпатель;
  • электролобзик, пилки (для фигурного реза).

Чертеж фанерной конструкции

Проще и легче подобрать готовый образец, который без проблем можно найти в интернете. Но до «охоты» за ним нужно обдумать несколько деталей. К ним относится:

  1. Внешний вид лодки, ее форма.
  2. Вместимость будущего судна и его размеры.
  3. Уровень сложности конструкции. Дебютантам «кораблестроительства» лучше смотреть в сторону простых моделей.

После того как понравившийся чертеж найден, мастер имеет права слегка его подкорректировать: например, изменить размеры или форму некоторых элементов.

Самый простой из чертежей — тот, в котором все детали помещаются на 1 фанерном листе.

  1. Сначала на нем отмечают осевую (продольную) линию, затем те, что расположены между буквами А, Б, и В. Половину дна переносят на бумагу, вырезают, потом прикладывают выкройку ко второй половине листа, обводят карандашом, чтобы днище было симметричным.
  2. Проводят линию, отделяющую от него транец. Днище выпиливают лобзиком в первую очередь, задний борт – следом за ним.
  3. Аналогичным образом чертят, а потом вырезают боковые борта: размечают один элемент, накладывают его на вторую заготовку, затем сразу обе, зажав в струбцинах, вырезают. Места спилов у всех заготовок обрабатывают наждачной бумагой.
  4. Вырезают рейки для киля и ребер жесткости (стрингеров), затем их шлифуют.

Если не устраивают небольшие размеры плавсредства, то два листа фанеры перед операцией по раскрою склеивают «на ус», обработав места соединения сначала рубанком, а затем шлифовальной машиной. На получившийся шов ставят груз.

Сборка элементов лодки

По шагам процесс соединения деталей выглядит так:

  1. В нижней части и по бокам транца сверлят отверстия, диаметр их — 1, 5 мм, шаг — 150 мм. Точно так же поступают с днищем со стороны кормы. Обе детали соединяют проволокой, скрутки делают снаружи.
  2. Дно укладывают на 3 табурета, на крайние стулья для обеспечения нужного прогиба подкладывают доски либо книги. Зовут помощника. Вдвоем по краям борта и боковым сторонам днища делают отверстия с аналогичным диаметром и шагом.

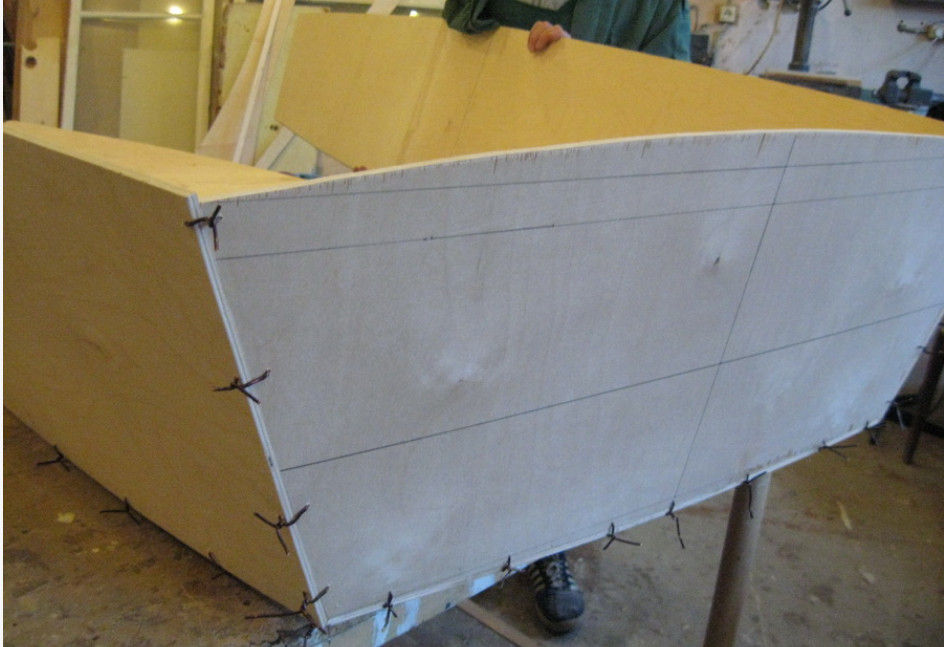

  3. Боковые элементы крепят проволокой к дну и транцу. После проверки геометрии лодки скобы обсаживают зубилом на внутренних стыках. Между бортами вставляют временные распорки в местах, где будут устанавливаться перегородки (шпангоуты) и сиденья-банки. Их временно крепят саморезами.

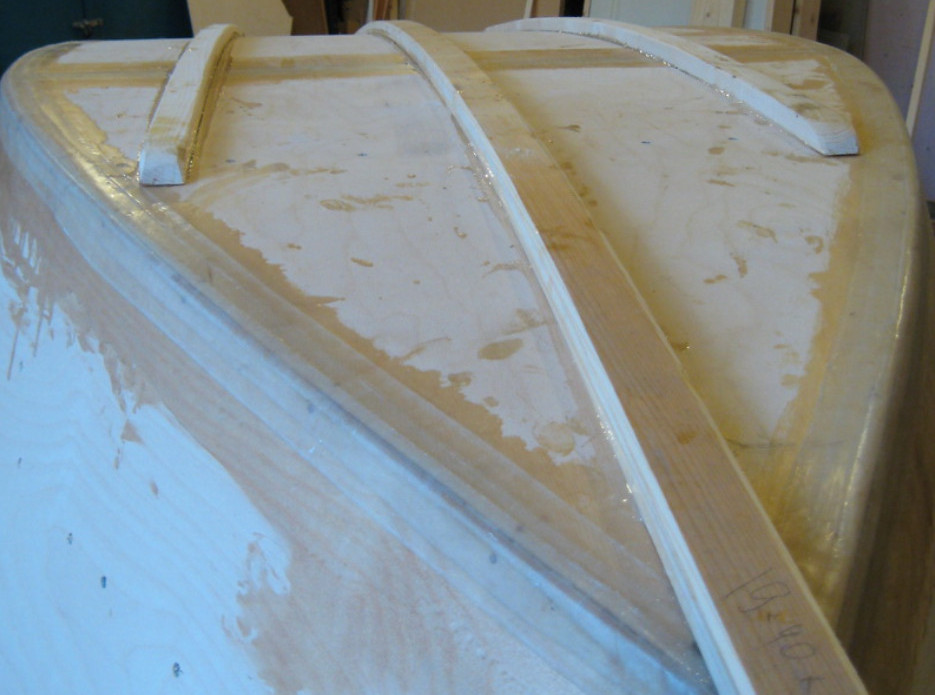

  4. Все стыки трижды проклеивают стекловолокном с помощью эпоксидного клея. Ширина первой полосы — 25 мм, второй — 40, третьей — 50 мм. Все скрутки проволоки с внешней стороны перед проклейкой снаружи откусывают, а места стыков скругляют.
  5. Удаляют временные распорки, устанавливают шпангоуты и банки. Отверстия от саморезов «маскируют» деревянными нагелями, посаженными на эпоксидный клей.
  6. Рейки, предназначенные для киля и стрингеров, крепят клеем и саморезами, затем помещают под пресс.

Отделочные работы

Сначала наждачной бумагой удаляют все неровности, появившиеся «благодаря» эпоксидному клею. Дефекты либо все поверхности зашпаклевывают, затем лодку грунтуют. Последний этап — покраска и/или нанесение лака.

Как сделать лодку своими руками? Не сложно, но и не слишком элементарно. В этом можно убедиться, если посмотреть на все этапы глазами мастера. Например, в реальности решения поставленной задачи поможет убедиться это видео, разделенное на 9 частей:

Блок: 7/7 | Кол-во символов: 4839
Источник: https://dom-i-remont.info/posts/obshhie-voprosy/kak-sdelat-lodku-svoimi-rukami-derevo-i-fanera-luchshie-druzya-ryibaka/

Приступаем к строительству

Строительство лодки начинается с носовой части. Возьмите две широкие доски, предназначенные для бортов, немного подпилите их края, выдерживая угол не больше 45 градусов. Просверлите по краям дырки и соедините доски между собой. Лучше «сшить» их медным или алюминиевым мягким проводом. После этого вам необходимо с помощником развести доски в разные стороны и установить посередине брус-распорку. Важно, чтобы самая широкая распорка стояла ровно посередине будущей лодки или в том месте, где планируется самая широкая ее часть, так как именно от нее начнется скругление корпуса. Теперь выпиливайте следующие распорки, формируя с их помощью форму вашего плавсредства. Так как из досок сделать лодку быстро не получится, то не торопитесь. Можно оставить лодку на распорках на несколько дней, чтобы древесина привыкла к этой форме и перестала сильно пружинить. Некоторые умельцы даже заново смачивают доски и оставляют их просохнуть в таком положении. Но в таком случае лучше сразу оформить корму и носовую часть лодки брусками, посаженными на саморезы либо обильно промазанными герметиком. Все упирающиеся части должны быть хорошо подогнаны – работа очень кропотливая, но от нее никуда не деться, поэтому тщательно выверяйте все размеры.

Блок: 5/11 | Кол-во символов: 1263
Источник: https://truehunter.ru/433997a-kak-iz-dosok-sdelat-lodku-vyibor-kachestvennoy-doski-proekt-lodki-i-tehnologiya-vyipolneniya-rabot

Установка дна

Изготовить дно можно из жести, влагостойкой фанеры или из досок. Сделать лодку с жестяным или фанерным дном проще, к тому же она будет значительно легче. Итак, вам понадобится вырезать из листа фанеры или жести дно подходящих размеров. Хорошо промажьте нижние части бортов герметиком и посадите днище на саморезы или гвозди. При изготовлении днища из жести зашейте внутреннюю часть деревянными рейками. Делать это, конечно, необязательно, но стоять ногами на деревянном настиле удобней и приятней, чем на жестяном полу. Если вы делаете лодку-плоскодонку, то работа практически завершена, для других моделей понадобится установить киль.

Блок: 6/11 | Кол-во символов: 651
Источник: https://truehunter.ru/433997a-kak-iz-dosok-sdelat-lodku-vyibor-kachestvennoy-doski-proekt-lodki-i-tehnologiya-vyipolneniya-rabot

Установка киля

Киль – это очень важная составляющая деревянной лодки. Именно от него зависит устойчивость плавсредства и то, насколько безопасно вы сможете проходить на нем все повороты. Киль должен быть установлен четко по центру днища с наружной стороны лодки. Малейшее отклонение от центра будет вызывать крен судна, и оно будет непригодно к использованию по своему прямому назначению.

Блок: 7/11 | Кол-во символов: 389
Источник: https://truehunter.ru/433997a-kak-iz-dosok-sdelat-lodku-vyibor-kachestvennoy-doski-proekt-lodki-i-tehnologiya-vyipolneniya-rabot

Лодка-плоскодонка: отличительные особенности

Как говорилось выше, главное отличие заключается в том, что на такой лодке отсутствует киль. Кроме того, борта у плоскодонок несколько заужены, а все детали зафиксированы при помощи проволоки. Дно у таких лодок после фиксации при помощи хомутов заливают смолой, которая обеспечивает хорошую герметизацию плавсредства.

Так как из досок сделать лодку можно любой формы, то плоскодонка мало отличается от любой другой лодки. Сам процесс строительства происходит практически одинаково, отличие лишь в строении днища. Такие лодки прекрасно подходят для мелких водоемов.

Блок: 8/11 | Кол-во символов: 610
Источник: https://truehunter.ru/433997a-kak-iz-dosok-sdelat-lodku-vyibor-kachestvennoy-doski-proekt-lodki-i-tehnologiya-vyipolneniya-rabot

Заключительный этап строительства

В принципе, ваше плавсредство уже готово. Осталось лишь обустроить лавки, закрепив поперечные перекладины к верхним частям борта. Также необходимо пришить фальшборт — рейку, обрамляющую верхние борта лодки. Такую же рейку нужно пришить в месте соединения дна с бортами по внутренней части лодки. Если необходимо, то можно зашить фанерой или рейками кормовую и носовую части лодки.

После этого вам осталось прогрунтовать в несколько слоев ваше плавсредство и нанести не менее пяти слоев краски поочередно, дождавшись полного высыхания каждого предыдущего слоя.

Блок: 9/11 | Кол-во символов: 593
Источник: https://truehunter.ru/433997a-kak-iz-dosok-sdelat-lodku-vyibor-kachestvennoy-doski-proekt-lodki-i-tehnologiya-vyipolneniya-rabot

Заключение

Как видите, для того чтобы сделать лодку из досок, не требуются какие-то особые знания и умения. Весь процесс изготовления довольно простой. Единственная трудность в том, как из досок сделать лодку, заключается в тщательном подгоне всех деталей. Вымерять их следует буквально до миллиметра, так как любая небрежность может оказаться фатальной для судна – оно будет неустойчиво стоять на воде и может перевернуться на первом же повороте. Поэтому при постройке не торопитесь. Тут как никогда актуальна поговорка «семь раз отмерь – один раз отрежь».

Блок: 10/11 | Кол-во символов: 559
Источник: https://truehunter.ru/433997a-kak-iz-dosok-sdelat-lodku-vyibor-kachestvennoy-doski-proekt-lodki-i-tehnologiya-vyipolneniya-rabot

Уход за лодкой

Для того чтобы деревянная лодка служила вам верой и правдой долгие годы, за ней нужно правильно ухаживать.

  1. Окрашивайте лодку перед началом нового сезона, причем старайтесь не пропускать ни одного сантиметра.
  2. В начале каждого сезона старайтесь просмолить дно битумом, герметиком или разогретой смолой. Делать это нужно с наружной части лодки после ее полного высыхания. Поэтому, когда вы не используете лодку, старайтесь держать ее на солнце, перевернув дном вверх.
  3. Перед тем как обрабатывать дно лодки, счистите старый слой битума или смолы. Учитывайте, что битум растрескивается на морозе, поэтому после каждой зимы тщательно проверяйте лодку.
  4. После битума можно обработать дно олифой или отработанным машинным маслом и лишь после тщательного их высыхания красить днище лодки.
  5. Для окраски выбирайте масляные краски и не экономьте на слоях – чем больше вы нанесете, тем меньше риск возникновения течи.

Если вы все делаете правильно, деревянная лодка способна послужить вам долгие годы. Но некоторые идут другим путем – просто окрашивают плавсредство каждую весну, а года через два-три быстренько строят себе новую лодку. Какой вариант выбрать – решать только вам.

Блок: 11/11 | Кол-во символов: 1178
Источник: https://truehunter.ru/433997a-kak-iz-dosok-sdelat-lodku-vyibor-kachestvennoy-doski-proekt-lodki-i-tehnologiya-vyipolneniya-rabot
