Простейшая самодельная лодка из фанеры: вся суть

Отдых на воде пользуется огромной популярностью. Это отличный способ провести выходной с друзьями или семьей. Для такого отдыха не обойтись без плавательного средства, которое пригодится и любителям рыбалки. Надувная лодка, конечно, может использоваться для отдыха на воде, но является недолговечной, неудобной и неустойчивой. А покупка деревянного или металлического изделия обойдется достаточно дорого.  Отличным решением в таком случае станет изготовление лодки из фанеры своими руками. Сделать ее можно на основе уже готовых чертежей или спроектировать по индивидуальным размерам. Для изготовления потребуются минимальные столярные навыки, доступные инструменты и материалы.

Лодка из фанеры

Выбор материалов и вида лодки — первый шаг

Нельзя сказать, что вариантов у будущего строителя очень много, однако выбор есть. Самодельную лодку можно изготовить из:

• алюминия;
• дерева;
• пластика;
• резины (прорезиненной ткани);
• стали;
• фанеры.

Идеального материала нет, каждый из них имеет свои достоинства и не лишен недостатков, но чаще всего мастера останавливают свой выбор на древесине и ее «коллегах», так как преимущества этих вариантов несомненны. Это:

• экологичность, небольшой вес;
• плавучесть, надежность, прочность;
• бесшумность, маневренность;
• относительно небольшая себестоимость;
• длительный срок службы при правильной обработке материала и хранении судна;
• возможность использования весел, установки мотора и/или паруса.

Есть две разновидности деревянных лодок:

• килевые конструкции;
• плоскодонные (круглодонные) суда.

Вторые в большем почете у рыбаков, так как лодки-плоскодонки обладают лучшей устойчивостью, позволяющей охотиться на рыбу даже стоя. На этих плавсредствах удобно разворачиваться, а места в них хватит для всего, что необходимо поклонникам рыбалки: как для снастей, так и для очень большого улова.

Килевые самодельные мини-суда отличает лучшая проходимость сложных отрезков, быстроходность, практичность. Однако эти лодки более требовательны, так как пассажирам и «водителю»-гребцу сначала необходимо научиться держать равновесие, грамотно распределяя центр тяжести.

Преимущества использования фанеры для изготовления лодки

Фанера является легким, доступным и универсальным материалом, который может использоваться для различных строительных и ремонтных работ. К преимуществам использования фанерных листов для изготовления лодки следует отнести:

1. Прочность и легкость. Готовая конструкция из фанеры получается невероятно легкой, чем цельная древесина. При этом прочность клееного шпона практически не уступает дереву.
2. Устойчивость готовой конструкции. Фанерные листы имеют четкие геометрические пропорции, что не только делает разметку и монтаж простым, но и гарантирует отличный показатель устойчивости лодки.
3. Доступность. Фанера является доступным материалом, поэтому и лодка на ее основе обойдется недорого. К тому же дополнительно может потребоваться только специальный клей, отделочные материалы и простые инструменты.
4. Аккуратный внешний вид. Фанерная лодка получается очень аккуратной, и ничем не уступает покупным конструкциям.
5. Простота изготовления. Самостоятельно изготовить лодку из фанеры сможет каждый человек, обладающий хотя бы минимальными столярными навыками. При этом строительство займет от одного до нескольких дней в зависимости от сложности конструкции и интенсивности работы.

Чтобы конструкция из фанеры получилась прочной, устойчивой и долговечной, особое внимание следует уделить предварительным расчетам. Если есть хотя бы малейшие сомнения в своих силах, лучше использовать готовый чертеж.

Подробное описание изготовления лодки из фанеры можно найти в видео:

Особенности деревянных «лодочных работ»

К создателям данных лодок есть несколько требований, которые придется учесть. Среди них:

1. Умение обращаться с деревом, знание всех нюансов. В это понятие входит оптимальный выбор досок, способность заранее рассчитать будущие максимальные нагрузки на древесину, а также осведомленность о том, как изгибают заготовки.
2. Корректный выбор других материалов: кроме древесины понадобятся средства для защиты ее от протечек, от губительного влияния воды, элементы для скрепления всех деталей конструкции.
3. Наличие места для сборки. Так как все заготовки и само судно имеют довольно большие габариты, а времени для сборки у новичка уйдет достаточно много, необходимо помещение или участок, надежно защищенный от дождя.
4. Необходимость иметь все инструменты для работы с древесиной.
5. Как минимум один помощник, он понадобится обязательно.

Это минимальный список того, что необходимо, поэтому в процессе работы могут появиться и другие условия.

Материалы и инструменты

Во-первых, придется подобрать соответствующее по пощади, помещение, где могла бы свободно разместиться лодка. Желательно, чтобы помещение отапливалось, так как все работы могут происходить зимой. Летом, вряд ли кто-нибудь начнет строить лодку: летом нужно уже плавать на ней. Мало того, помещение должно быть вентилируемым, с возможностью поддержания оптимального температурного режима. Поскольку работать придется с деревом, то влажность должна быть оптимальной.

Чтобы начертить схему, нужно иметь:

• чертежные принадлежности;
• карандаши;
• резинки;
• лекала;
• линейки и треугольники;
• рейсшина;
• картон и чертежная бумага;
• клей для бумаги;
• калькулятор.

На этапе постройки потребуется:

• электролобзик;
• молоток;
• топор;
• струбцины (до 10-ти шт, не меньше);
• кисточки, шпатели (металлические и резиновые);
• шуруповерт;
• электро и ручной рубанок;
• отвертки;
• стамески;
• степлер;
• циркулярная и ручная пила.

Материалами для изготовления могут послужить:

• фанера (лист 1,5х1,5 метра), толщиной 4-5 мм;
• доски сосновые или дубовые;
• стеклоткань для оклейки корпуса лодки;
• шпаклевка для заделки щелей;
• водонепроницаемый клей;
• олифа или водоотталкивающая пропитка для дерева;
• краска масляная или водостойкая эмаль;
• гвозди, шурупы, саморезы;
• металлическая полоса, металл для различного крепежа.

Как делаются самодельные лодки из фанеры?

Небольшое, устойчивое, способное поднимать на борт 2-3 человека и одновременно легкое судно, имеющее возможности хождения, как с помощью весел, так и мотора или паруса, вполне возможно, создать и без специальной подготовки, ибо лодки такого класса создать по плечу и новичкам. И именно для таких самоделок, применяющих самые простые инструменты и ограниченных в средствах, самым доступным материалом является фанера.

Прочный и одновременно легко поддающийся обработке как с помощью электрических, так и ручных инструментов фанера очень широко применяется не только в строительстве маломерных судов, но и вполне солидных морских яхт.

При этом для маломерного судна фанера как нельзя лучше может реализовать возможность установки лодочного мотора, способного развивать вполне приличные скорости.

Инструменты и материалы

Как ни странно, для самостоятельной постройки лодки самым необходимым условием является правильно подобранное помещение, в котором свободно можно расположить лодку, при этом обязательным условием является наличие вентиляции и при работе в холодную пору года отопления, способного поддерживать комфортную температур для работы и не допускать перепадов температуры воздуха.

При изготовлении чертежей понадобятся:

• чертежные принадлежности:
• карандаши;
• резинки;
• лекала;
• длинные металлические линейки и большие треугольники;
• рейсшина;
• картон и чертежная бумага;
• клей для бумаги;
• калькулятор;

В процессе постройки будут нужны:

• электрический лобзик;
• молоток;
• топор;
• струбцины (и скорее всего, очень много – как минимум 10 штук);
• кисти, шпатель металлический, шпатели резиновые;
• шуруповерт;
• рубанки ручные или электрорубанок;
• отвертки;
• стамески;
• степлер;
• пилы ручные и электрическая циркулярная пила;

В качестве материалов для изготовления рекомендуется:

• фанера стандартных размеров 1,5м *1,5м;
• доски – сосновые, дубовые:
• ткань для оклейки корпуса;
• шпаклевка для заделывания трещин и стыков листов;
• специальный водонепроницаемый клей;
• олифа натуральная или водоотталкивающая пропитка для дерева;
• краска масляная (в случае если владелец приверженец традиционного способа окраски корпуса) или специальная эмаль для корпусов суден;
• гвозди, шурупы, саморезы;
• металлическая полоса, металл для уключин и креплений;

Параметры будущей лодки

Оптимальными параметрами для лодки из фанеры толщиной 4-5 мм является:

1. общая длинна корпуса от носа до транца 4.5 метра;
2. ширина поверху в самом широком месте корпуса – 1,05 метра;
3. глубина лодки – 0.4 метра.

Из чего состоит лодка

Главным элементом каркаса лодки является киль – основание, на которое крепятся все остальные части корпуса.

Нос лодки, образуемый форштевнем, крепится с одной стороны, а в корме – ахтерштевень. Это элементы, отвечающие за продольную жесткость конструкции. Они могут быть как из цельного дерева, так и составными – склеенными отдельными частями, и закрепленные гвоздями или шурупами.

Изгибы корпуса и поперечные формы образуются благодаря шпангоутам – поперечным элементам корпуса, придающим ему дополнительную жесткость. Доски поверху форштевня и ахтерштевня, соединенная со шпангоутами по обеим сторонам образуют борта.

Полученный таким образом каркас обшивается поверху фанерой.

Внутри лодки делается настил – слань, он, выполняет роль нижней палубы для того, чтобы не становиться на днище лодки.

Лодки из фанеры под мотор

Лодки для использования мотора, принципиально не отличаются от тех, которые предназначены под весла или парус. Основное отличие здесь заключается в том, что для крепления двигателя видоизменена корма – у них установлена транцевая доска или транец из многослойной фанеры, способной выдержать крепление двигателя.

Отдельные более современные лодки могут иметь и другие элементы маломерных судов такого класса – кокпит, палубные стрингеры, боковые стрингеры. Для обеспечения плавучести в таких лодках предусматриваются герметичные ниши для заполнения пеной способные держать лодку на поверхности в случае опрокидывания.

Оригинальные лодки из фанеры, изготовленные своими руками

Основные размеры лодки и виды/формы лодок

Лодками пользуются на протяжении многих веков, поэтому есть модели, которые вполне возможно изготовить без масштабного производства своими силами.

Каноэ, лодка-фофан, русский тузик и морская парусная шлюпка имеют ободы двойной кривизны, сложные в изготовлении. Для самостоятельного изготовления намного больше подходят лодки с ободами одинарной кривизны.

Лодка-плоскодонка типа скиф хороша для спокойных внутренних вод. Проста в изготовлении, надежна, отличаются особой легкостью — лодку длинной 4 м поднимет один человек.

Лодка динги подойдет к плаванию по менее спокойной воде (2-3 балла). Она отличается носовым транц-форшпигелем и килеватым днищем. Такая лодка запросто поместится на багажнике автомобиля, весит до 50 кг.

Дори — лучший выбор для озера или моря, так как очень устойчивы к волнам.

Составление чертежа

Составление чертежа фактически самый главный этап постройки судна. В отдельных случаях рекомендуется использовать чертежи, выкладываемые на сайтах и находящиеся в открытом доступе. Но и здесь необходимо проявлять максимальную внимательность и представлять все этапы роботы и составные элементы судна.

Масштабный чертеж рекомендуется строить на миллиметровой бумаге, такое построение позволит просчитать все детали корпуса.

Этап построения общего эскиза чертежа можно представить следующим алгоритмом:

• проводится осевая или диаметральная плоскость, это линия, делящая корпус по длине на две равные части. Поскольку лодка имеет симметричное изображение, то чертеж требует идеальной подгонки всех элементов.
• диаметральная плоскость (ДП) делится на одинаковые отрезки, это будут места расположения шпангоутов;
• вычерчивается вертикальная проекция лодки и проекция вид сверху;
• по поперечным линиям вычерчиваются планы шпангоутов;
• проверяется согласованность расположения и масштабы всех элементов.
• Составленный эскиз шпангоутов вычерчивается в масштабе 1:1, чертеж вычерчивать в таком масштабе рекомендуется на жесткой бумаге или картоне, делается это для облегчения переноса на фанеру или дерево.
• Плавность изгибов рекомендуется производить по отмеченным точкам с помощью металлической линейки, от борта к килю.

Полученный чертеж после складывается по диаметральной плоскости и проверяется на симметричность. Обе стороны должны идеально повторять контуры друг друга.

Как переносить изображение с шаблонов на дерево

После проверки симметричности всех деталей они переносятся на картон. Такой картонный шаблон необходим для облегчения изготовления элементов из дерева. Шаблоны переносятся на дерево с точным соблюдением контуров, при этом не допускается добавление дополнительных припусков и увеличение размеров.

При переносе шаблонов на доски нужно соблюдать порядок расположения волокон, чтобы они как можно меньше шли поперек.

Единственным исключением может быть увеличение размеров футоксов, их можно делать длиннее, поскольку они впоследствии будут сверху обрезаться.

Изготовление деревянной плоскодонки

Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны. Внимание даже к «мелким мелочам» — необходимое условие.

Изготовление бортов

1. Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
2. С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
3. Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
4. Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
5. Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).

Создание и фиксация днища

Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.

1. Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
2. Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.

Завершающая обработка материала

Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.

Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.

Проверка водонепроницаемости лодки

Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.

1. Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
2. Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.

Несколько советов

Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:

• при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
• все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
• герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
• во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.

Технология изготовления лодки

Изготовление лодки из фанерных листов является достаточно сложным процессом. Однако если придерживаться рекомендаций и последовательности выполнения работ, сделать такую лодку можно всего за несколько дней. Пошаговое описание процесса изготовления лодки:

1. Согласно предварительно составленному чертежу необходимо выпилить при помощи лобзика необходимые детали. Крайне важно, чтобы детали получились точно такого же размера, как и на чертежах. В противном случае при сборке возникнет нестыковка и придется заново выпиливать детали. Допустимая погрешность составляет всего 1 мм.
2. Необходимо склеить детали заднего борта и шпангоутов. Это гарантирует высокий уровень прочности и необходимую толщину конструкции. После склеивания данные элементы станут достаточно тяжелыми, однако на качестве лодки это никак не скажется.
3. Для соединения транцев и шпангоутов рекомендуется использовать дополнительные закрепляющие элементы, что гарантирует высокий показатель прочности. Для этого лучше всего использовать саморезы. Их длина должна быть такой, чтобы прочно соединить детали, но при этом не пройти насквозь них. Для работы рекомендуется использовать оцинкованные саморезы.
4. Чтобы упросить и облегчить работы, необходимо изготовить козлы, используя при этом брусья размером 50 на 50 мм. На них будет удобно поместить транец при установке.
5. После чего необходимо прикрепить днище и бортики к транцу так, чтобы на носу они соединились.
6. При использовании фанеры небольшой толщины рекомендуется все детали дополнительно обработать клеевым составом, уделяя особое внимание местам стыков деталей.
7. При строительстве моторной лодки транец следует обязательно проклеить стеклотканью, а также дополнительно укрепить досками из твердых сортов.
8. По окончанию черновой сборки все элементы необходимо зафиксировать и проклеить. Останется только зашпаклевать неровности, грунтовать и покрасить.

Несмотря на сложность проведения сборки, данный вариант изготовления плавательного средства является наиболее доступным. Однако следует использовать качественную фанеры, которая прослужит долго, и не будет впитывать влагу.

Характеристики фанеры

Для корпуса рекомендуется применять листы 1-2 сорта с толщиной 5-7 мм. Листы толщиной 12 мм и более используют для киля, шпангоутов и остальных элементов.

Стоит отдать предпочтение фанере, стойкой к влаге и воздействию агрессивных факторов (ФБ или ФСФ).

Во избежание расслоения, ее несколько раз пропитывают водно-полимерной эмульсией, обязательно просушивая между процедурами.

Перенос рисунка на деревянную заготовку

После очередной проверки чертежей на правильность, их переносят на картон. Толстая и жесткая бумага облегчит этап переноса чертежей на заготовки. Рисунок переносится на заготовку с учетом всех контуров и обводов в точности, как он начерчен, без всевозможных напусков, уменьшений и увеличений размеров.

При копировании рисунков следует учитывать направление волокон древесины. В данном случае, все зависит от конструкции элементов лодки. Если элемент изготавливается из фанеры, то слои фанеры сами по себе расположены таким образом, что волокна каждого последующего слоя располагаются перпендикулярно предыдущего слоя.

Что касается изготовления футоксов, то их можно сделать и больше, по высоте, поскольку их потом можно будет обрезать.

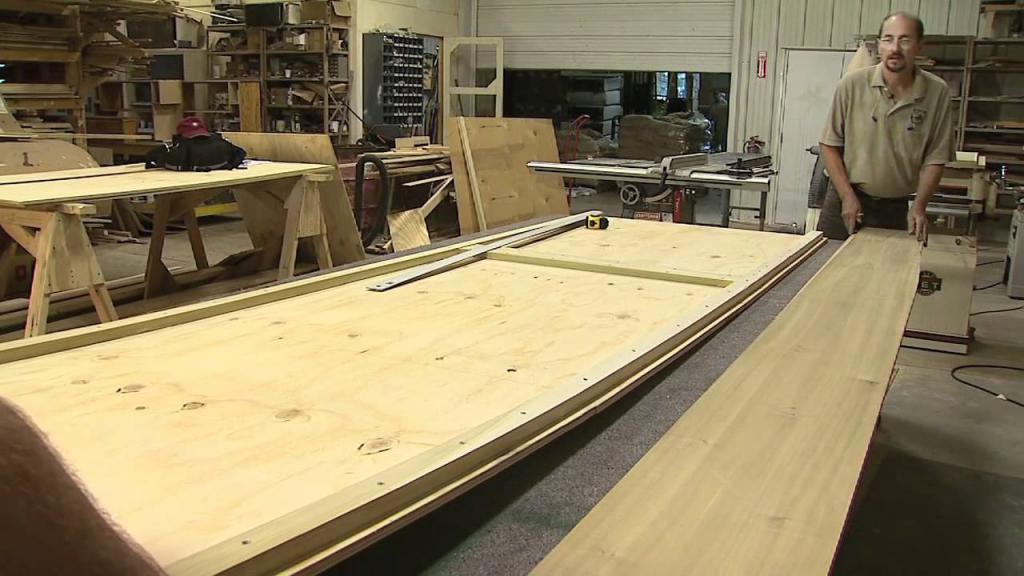

Как соединить две фанеры для удлинения

Найти очень большие листы фанеры довольно сложно, поэтому умельцы самостоятельно изготавливают полосы требуемой длины. Для этого застругивают рубанком усы, которые тщательно шлифуют специальной машинкой или наждачной бумагой, а после склеивают место соединения эпоксидным клеем. Для проверки прочности небольшую полосу сворачивают в кольцо, при этом фанера должна лопнуть в любом месте, кроме стыка.

Основные способы соединения фанеры и дерева

Применяют два варианта соединения деталей: шитье и сборка.

Скифы — лодка своими руками из фанеры, чертежи которой часто даются подетально. Их сшивают на специальных козелках, располагая наиболее прочные швы около носа, так как он более всех остальных подвержен нагрузкам.

Сборка деталей происходит на ровной поверхности. Для ее осуществления выпиливают шпангоуты, заранее делая пазы под киль. Рамки со шпангоутами устанавливают вертикально на раме, закрепляют ободы, киль, форштевень. От киля начинают присоединение обшивки, выполняя дальнейшее строительство после снятия каркаса с рамы.

Корпус лодки

Остов лодки и его корпус собираются из заготовленных деталей. Процесс сборки должен проходить аккуратно и внимательно, во всех плоскостях.

Шпангоуты к килю крепятся сначала предварительно и лишь только после очередного контроля закрепляются окончательно. Причем, крепление должно быть надежным, поскольку лодку придется переворачивать перед обшивкой ее фанерой.

Чертежи лодки под весло

Брать готовый необязательно, при наличии чертежных навыков можно построить свой. Для наибольшей точности рекомендуется использовать миллиметровую бумагу. При проектировании выполняют следующие действия:

• проводят осевую линию;
• чертят вид сверху и вертикальную проекцию;
• через равное расстояние вычерчивают шпангоуты;
• проверяют размеры и симметрию деталей;
• плавные изгибы проводят по отметкам от борта к килю, используя линейку.

Как переносить изображение с шаблонов на фанеру

Убедившись в правильности чертежей, их переносят на картон для облегчения процесса разметки на фанере. Никаких припусков к деталям чертежа при этом делать не нужно, но допускается вычерчивать футоксы большего размера, уменьшая их при установке.

Обшивка лодки фанерой

Согласно рабочего чертежа, из фанеры вырезаются заготовки для обшивки корпуса лодки.

В последующем:

• каркас лодки опрокидывается вверх дном;
• все поверхности киля и шпангоутов обрабатывают наждачной шкуркой и делают их абсолютно ровными;
• детали дна лодки устанавливают на свое место и закрепляют с помощью степлера, после чего места крепления пробивают гвоздями;
• бортовые элементы обшивки для начала примеряют, а потом крепят аналогичным образом, как и при креплении днища;
• при проклейке заготовок, следует обращать внимание на направление волокон внешного слоя фанеры. Они должны располагаться вдоль, а не поперек лодки.

Применяем лак

Если стеклоткань не использовали, то для покрытия лодки можно применять лак. Его с помощью кисточки наносят ровным слоем на всю поверхность. Рекомендуют выполнять данную процедуру в теплую погоду для лучшей пропитки фанеры лаком.

Эксплуатация

От правильной эксплуатации зависит срок службы лодки.

Не стоит хранить ее в воде, поскольку это будет способствовать гниению. После рыбалки или прогулки следует сразу поднимать ее на базу. Считается, что в соленой воде лодки служат дольше. Важную роль играют качество материалов и тщательность обработки соединений.

При повреждении стоит сразу вырезать всю намокшую фанеру и заменить заплаткой подходящего размера. В сырости и влаге фанера разрушается, поэтому рекомендуется хранить лодку в помещении. Хранение зимой на открытом воздухе чревато — недостаточно просохшая древесина раскалывается под воздействием осмоса.

Для предотвращения гниения проводят ежегодную сезонную обработку, подготовку и профилактику корпуса. При хорошем бережном уходе самодельная лодка из фанеры будет радовать долгие годы.
